As prensas de estampagem são essenciais na fabricação moderna de chapas metálicas, transformando materiais planos em produtos acabados com precisão, eficiência e mínimo desperdício. Este guia completo explora os principais tipos de prensas de estampagem, seus componentes principais, mecanismos de acionamento, critérios de seleção e sistemas modernos de processamento de bobinas.
1.0 O que é uma prensa de estampagem?
As prensas de estampagem utilizam a força de um pistão (ou deslizador) móvel para transmitir a tonelagem a ferramentas específicas, a fim de moldar um produto. Esse processo geralmente resulta em pouco ou nenhum desperdício e requer intervenção mínima do operador. Uma ampla variedade de tamanhos e tipos de prensas é utilizada, dependendo da complexidade da peça, da geometria e da escala de produção.
A força motriz da prensa é acionada mecanicamente ou hidraulicamente. Estampagens simples e unidimensionais podem ser realizadas com prensas de bancada compactas, gerando apenas cinco toneladas. Em contraste, componentes grandes e complexos exigem prensas com capacidade de milhares de toneladas. A velocidade da prensa varia significativamente, de 10 a 18 golpes por minuto para aplicações padrão, chegando a até 1.800 golpes por minuto em sistemas de alta velocidade.
2.0 Tipos de estrutura: Supino com estrutura em C vs. Supino com laterais retas
Tanto as prensas hidráulicas quanto as mecânicas são classificadas de acordo com o tipo de estrutura na qual seus componentes móveis são montados. Os dois tipos de estrutura de prensa mais comuns são:
2.1 Prensa de estrutura em C (espaço entre as peças)
A prensa de estrutura em C proporciona fácil acesso a três lados da área da matriz, requer menos espaço e geralmente é mais econômica, principalmente na faixa de 35 a 60 toneladas. No entanto, seu design de estrutura aberta a torna mais propensa a desalinhamentos angulares, já que a estrutura se deforma sob carga. Embora isso nem sempre seja um problema crítico, algumas aplicações podem exigir estruturas mais robustas — e, portanto, mais caras — para manter a precisão.
Uma variante popular é a prensa de encosto aberto inclinável (OBI), que inclina a estrutura para trás para facilitar a ejeção de peças ou sucata. Outra variante comum é a prensa de encosto aberto estacionária (OBS), que descarrega peças ou sucata usando jatos de ar temporizados, dispositivos mecânicos ou esteiras transportadoras.
2.2 Pressão Lateral Reta
As prensas de laterais retas apresentam colunas ou montantes verticais que minimizam a deflexão angular, proporcionando maior vida útil à matriz e precisão na produção das peças.
Os quatro componentes principais de uma prensa de laterais retas incluem:
Coroa: Suporta o motor, o volante e os mecanismos de acionamento.
Colunas: Apoie a coroa e inclua guias para alinhamento e orientação.
Cama: Serve como base estrutural.
Bolster: Montado na base para suportar e reforçar a configuração da matriz.
3.0 Prensas Mecânicas: Operação e Sistemas de Acionamento
As prensas mecânicas funcionam utilizando um motor elétrico que aciona um volante. O volante gira em torno de um virabrequim até ser acionado por uma embreagem, transmitindo energia através de uma transmissão para o pistão ou o cilindro.
3.1 Componentes principais
3.2 Capacidade de força
A capacidade de força refere-se à tonelagem exercida a uma distância específica a partir do ponto morto inferior. Ela é influenciada por fatores como:
Nota: As relações de engrenagem em prensas com engrenagens não aumentam a força, mas ajudam a otimizar a velocidade do volante para melhorar a capacidade de torque.
3.3 Prensas Mecânicas de Alta Velocidade
Prensas mecânicas capazes de realizar 300 golpes por minuto ou mais são classificadas como prensas de alta velocidade. Para produções de pequeno porte e alto volume, a velocidade das prensas pode chegar a 1.400 golpes por minuto.
3.4 Variações da Transmissão
As prensas mecânicas empregam três configurações principais de transmissão:
Sistema de acionamento direto 3.5
Em um sistema de acionamento direto, o motor de acionamento gira o volante diretamente por meio de um sistema de correias.
Vantagens: Oferece a maior velocidade, menor perda de energia e manutenção mais fácil.
Desvantagem: A prensa deve operar na velocidade máxima para atingir a força de conformação total, o que também pode induzir desalinhamento angular devido ao torque concentrado em uma extremidade do virabrequim.
3.6 Sistemas de transmissão por engrenagens
Os sistemas de transmissão por engrenagens incluem reduções de engrenagem simples ou duplas, bem como transmissões por engrenagens excêntricas.
4.0 Prensas Hidráulicas: Flexibilidade e Controle de Força
Embora as prensas mecânicas dominem o mercado, as prensas hidráulicas estão se tornando cada vez mais populares devido à sua flexibilidade e controle preciso da força.
4.1 Vantagens das Prensas Hidráulicas
Tonelagem total em qualquer posição do curso: As prensas hidráulicas podem fornecer força de conformação total durante todo o curso.
Ideal para estampagem profunda: Fornece força máxima no início do curso para peças estampadas em profundidade.
Curso ajustável: Permite uma melhor folga da peça entre os ciclos.
Pressão predefinida: Acomoda diferentes alturas de matriz e espessuras de material.
Melhor controle: As prensas hidráulicas são muito adequadas para moldar peças grandes ou com formatos irregulares.
5.0 Escolhendo a Imprensa Certa
Não existe uma única impressora capaz de atender a todos os requisitos de aplicação. A seleção envolve o equilíbrio entre desempenho, custo e demandas operacionais.
5.1 Fatores Primários de Seleção
5.2 Considerações adicionais
Dimensões e complexidade das peças
Número de operações de estampagem
Volume de produção e taxas de ciclo
Tolerâncias e acabamento superficial exigidos
Custo total do sistema, incluindo automação e controle.
Com a crescente automação das operações, os controles CNC e os sistemas de estado sólido tornam-se essenciais. Da mesma forma, os sistemas de alimentação de materiais devem ser compatíveis com a velocidade e a capacidade da prensa para manter a produtividade.
6.0 Benefícios do Processamento de Bobinas
As operações de estampagem de alto volume dependem cada vez mais da alimentação de bobinas para maximizar a produtividade. Os modernos sistemas de alimentação de bobinas proporcionam fornecimento contínuo de material, reduzem o manuseio manual e minimizam a necessidade de espaço físico e mão de obra, tornando-os ideais para linhas de prensagem automatizadas.

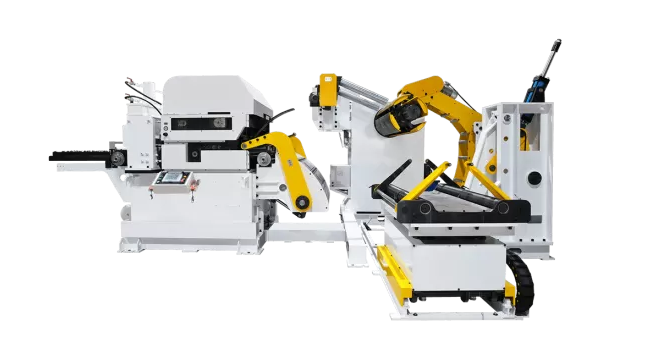

Uma solução particularmente eficiente é o Sistema 3 em 1 de Desbobinamento, Endireitamento e Alimentação, que integra o desenrolamento, o endireitamento e a alimentação em uma única unidade compacta. Esse design simplifica a configuração da linha, reduz o tempo de troca de bobinas e garante a operação sincronizada com a prensa de estampagem.
6.1 Funções da linha de processamento de bobinas
Um sistema completo de processamento de bobinas normalmente executa as seguintes funções:
Desenrolamento de chapas metálicas de rolos
Endireitar ou nivelar para remover a curvatura da mola.
Alimentando a prensa com material
Processamento de sucata para gestão de resíduos
Para realizar essas funções, são utilizadas diversas configurações de equipamentos:
Carretéis de desenrolamento: Apoie e desenrole a bobina de metal.
Suportes para bobinas: Adequados para manusear materiais mais espessos ou menos sensíveis ao acabamento.
Endireitadores ou niveladores: Use rolos ajustáveis para eliminar a curvatura, garantindo a entrada plana da folha na matriz.
Em muitas linhas de estampagem avançadas, um Desbobinador, Endireitador e Alimentador 3 em 1 substitui máquinas separadas, proporcionando uma solução compacta e totalmente sincronizada. Esses sistemas multifuncionais melhoram a precisão da alimentação e reduzem o desalinhamento, o que é particularmente benéfico em aplicações de estampagem de alta velocidade ou precisão.
Detalhes do equipamento
Carretéis de desenrolamento: Apoie e desenrole a bobina de metal.
Suportes para bobinas: Usados para manusear materiais mais espessos ou que não sejam sensíveis ao acabamento.
Endireitadores ou Niveladores: Corrija a curvatura do material usando rolos ajustáveis, garantindo a entrada plana da folha na matriz.
7.0 Mecanismos de alimentação por prensa
Sistemas automatizados de alimentação reduzem a necessidade de mão de obra e aumentam a eficiência operacional. Os tipos mais comuns incluem:
7.1 Alimentação de slides
As garras movem a bobina a uma distância predeterminada, soltam-na e retornam para o próximo ciclo.
7.2 Alimentação por rolo
O sistema de alimentação mais comum.
O material é alimentado por meio de rolos opostos acionados intermitentemente.
Permite que a bobina permaneça pressionada durante o curso da prensa.
Geralmente acionado pneumaticamente ou hidraulicamente.
7.3 Alimentadores Servo (Controlados Digitalmente)
Os rolos com acionamento independente permitem padrões de alimentação avançados, incluindo:
Os sistemas servoacionados proporcionam controle preciso, aumentam o número de golpes por minuto e ajudam a reduzir o desperdício.
8.0 Processamento de Sucata
Todas as linhas de estampagem alimentadas por bobina geram alguma sucata, que pode ser gerenciada de duas maneiras:
Ejeção Integrada de Sucata: A sucata é ejetada diretamente através da matriz de estampagem.
Sistemas externos de sucata: A sucata é removida usando sistemas que são acionados por pressão ou alimentados independentemente.
9.0 Aplicações de Prensas de Estampagem em Diversos Setores
As prensas de estampagem são indispensáveis em uma ampla gama de indústrias devido à sua versatilidade, velocidade e capacidade de produzir peças de alta precisão em grande escala.
Indústria Automotiva: O setor automotivo é um dos maiores consumidores de tecnologia de estampagem. Prensas são utilizadas para fabricar painéis de carroceria, suportes, reforços e componentes de chassis. Prensas mecânicas de alta velocidade são comumente empregadas para produzir peças com geometria e acabamento consistentes.
Fabricação de eletrodomésticos:
No setor de eletrodomésticos, as prensas de estampagem produzem gabinetes, painéis de controle, estruturas de suporte e conjuntos internos para refrigeradores, fornos, máquinas de lavar roupa e muito mais. O manuseio de chapas de grandes dimensões é fundamental para essas aplicações.
Componentes eletrônicos e elétricos: Prensas de estampagem de precisão moldam terminais, conectores, componentes de blindagem e placas de contato para placas de circuito impresso e conjuntos. Prensas de alta velocidade são preferidas para a produção de peças pequenas e delicadas em grandes volumes.
Aeroespacial e Defesa:
Componentes de aeronaves, reforços estruturais e suportes personalizados são frequentemente formados usando prensas de laterais retas ou hidráulicas que proporcionam maior precisão e força em cursos mais longos.
Construção e HVAC:
Prensas de estampagem fabricam componentes de dutos, suportes, painéis e perfis arquitetônicos. Linhas de alimentação automatizadas garantem produção consistente em diversas espessuras de material nesses setores.
10.0 Conclusão
As prensas de estampagem são máquinas versáteis e de alto desempenho, essenciais para a manufatura moderna. A seleção entre sistemas mecânicos e hidráulicos, a escolha do tipo de estrutura apropriado e a implementação de sistemas avançados de alimentação de bobinas desempenham papéis cruciais na produtividade e na qualidade das peças. À medida que a automação e os controles digitais continuam a evoluir, as capacidades das prensas também avançarão, possibilitando processos de estampagem mais rápidos, flexíveis e econômicos em diversos setores.
11.0 Perguntas Frequentes (FAQ)
P1. Qual é a diferença entre uma prensa mecânica e uma prensa hidráulica?
As prensas mecânicas operam em velocidades mais altas e são ideais para estampagem de alta velocidade, enquanto as prensas hidráulicas fornecem força total durante todo o curso, tornando-as mais adequadas para estampagem profunda e formas complexas.
P2. Como escolher entre uma prensa de estrutura em C e uma prensa de laterais retas?
As prensas de estrutura em C são mais compactas e econômicas, mas podem sofrer deflexão sob cargas pesadas. As prensas de laterais retas oferecem maior precisão e suporte aprimorado para operações de grande porte ou alta força.
Q3. Com quais materiais as prensas de estampagem podem trabalhar?
Os materiais comuns incluem aço macio, aço inoxidável, alumínio, cobre e metais revestidos. A espessura do material, a resistência à tração e as características de conformação devem ser compatíveis com o tipo de prensa apropriado.
P4. Por que a alimentação por bobina é preferida à alimentação manual?
A alimentação por bobina garante produção ininterrupta, reduz o tempo de manuseio, melhora a segurança e permite velocidades mais altas, o que é particularmente importante em operações de grande volume.
P5. As prensas podem ser automatizadas?
Sim. A maioria das prensas de estampagem modernas pode ser totalmente automatizada com alimentadores servo, manipuladores de peças robóticos, trocadores de matrizes e controladores de prensa baseados em CNC.
