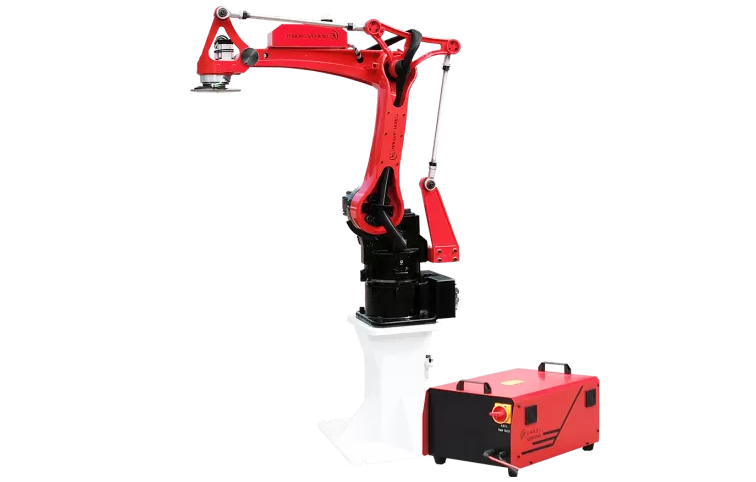

As juntas dos robôs são essenciais para a funcionalidade, flexibilidade e capacidade geral dos sistemas robóticos. Desde a animatrônica na indústria do entretenimento até os braços robóticos industriais em instalações de manufatura, as juntas dos robôs permitem movimentos precisos e a execução de tarefas complexas.
Compreender os diferentes tipos de juntas robóticas e suas aplicações específicas é fundamental para qualquer pessoa envolvida no projeto, integração ou operação de sistemas robóticos. Este guia explora os vários tipos de juntas robóticas, suas funções e como são aplicadas em diferentes setores.
O que são juntas de robô?
As articulações de robôs são componentes mecânicos que permitem movimento e rotação dentro de sistemas robóticos, semelhantes às articulações humanas.
Elas possibilitam diferentes tipos de movimento, como rotação, deslizamento e pivô, permitindo que os robôs executem tarefas com precisão e controle.
Cada tipo de junta apresenta um design distinto, adequado a funções específicas, que vão desde operações industriais pesadas até aplicações de precisão em áreas como cirurgia e arte.
Tipos de juntas de robôs
Os sistemas robóticos utilizam diversos tipos de juntas, cada uma projetada para fornecer amplitudes e tipos de movimento específicos. Os principais tipos de juntas incluem:
1. Juntas Rotativas (Juntas de Revolução)
As juntas rotativas, também conhecidas como juntas de revolução, estão entre as mais comuns em braços robóticos. Elas permitem o movimento rotacional em torno de um único eixo, semelhante a uma dobradiça de porta. As juntas rotativas são essenciais em aplicações que exigem movimento rotacional preciso, como fabricação, montagem e soldagem.
2. Juntas prismáticas (juntas deslizantes)
As juntas prismáticas, também chamadas de juntas deslizantes ou lineares, permitem o movimento linear ao longo de um único eixo. Essas juntas permitem que os robôs estendam ou retraiam partes, de forma semelhante a um telescópio. As juntas prismáticas são particularmente úteis em aplicações que exigem posicionamento linear preciso.
3. Juntas Cilíndricas
As juntas cilíndricas combinam as características das juntas rotativas e prismáticas, permitindo tanto a rotação quanto o movimento linear ao longo de um único eixo. Essa combinação oferece maior flexibilidade e é utilizada em aplicações que exigem movimento linear e rotacional.
4. Juntas Esféricas
As articulações esféricas, semelhantes às articulações do ombro humano, permitem a rotação em torno de três eixos perpendiculares. Elas proporcionam uma ampla gama de movimentos, tornando-as adequadas para tarefas que exigem alta flexibilidade e destreza.
5. Juntas planas
As juntas planas permitem o movimento dentro de um plano, proporcionando dois movimentos lineares e um movimento rotacional no mesmo plano. Essas juntas são comumente usadas em configurações robóticas que operam sobre superfícies planas com requisitos de movimento limitados.
6. Juntas Universais
As juntas universais permitem a rotação em torno de dois eixos perpendiculares. Elas são amplamente utilizadas em aplicações mecânicas e robóticas onde a flexibilidade é necessária sem total liberdade de rotação. As juntas universais são particularmente eficazes para transmitir torque entre componentes em ângulos variáveis.
Vantagens e aplicações de vários tipos de juntas robóticas
| Tipo de junta robótica | Vantagens | Aplicações | Exemplo |
| Juntas Rotativas | Design simples, alta precisão e eficiência em movimentos rotacionais. | Aplicações em braços robóticos, animatrônica e mecatrônica. | Na indústria automobilística, os braços robóticos articulados utilizam múltiplas juntas rotativas para movimentar e posicionar peças com precisão. |
| Juntas prismáticas | Oferece movimento linear simples e, quando combinado com juntas rotativas, possibilita movimento complexo. | Comum em garras robóticas, sistemas de esteiras transportadoras e configurações animatrônicas onde é necessário movimento de deslizamento. | Os robôs cartesianos usam juntas prismáticas para se moverem em linhas retas ao longo dos eixos X, Y ou Z, sendo perfeitos para tarefas de pegar e colocar. |
| Juntas cilíndricas | Proporciona dois graus de liberdade (DOF), aumentando a funcionalidade sem mecanismos complexos. | Robótica que exige movimentos versáteis, como robôs de inspeção ou braços robóticos com requisitos de alcance variáveis. | As juntas cilíndricas são comuns em robôs de montagem, permitindo que eles girem em torno de um eixo e deslizem ao longo dele, proporcionando maior flexibilidade. |
| Juntas Esféricas | Oferece três graus de liberdade, ideal para robôs altamente flexíveis. | Utilizado em braços robóticos para total liberdade de rotação, especialmente em tarefas que exigem grande alcance. | Robôs humanoides e braços robóticos complexos usam juntas esféricas para permitir movimentos livres em múltiplas direções. |
| Juntas planas | Design simples com flexibilidade suficiente para tarefas planas. | Robôs de linha de montagem ou sistemas robóticos em espaços de trabalho planos. | As juntas planas são encontradas em robôs que trabalham em espaços confinados ou ambientes de trabalho planos, como robôs de inspeção. |
| Juntas universais | Design simples e robusto, que oferece rotação flexível em duas direções. | Utilizado em robôs industriais, animatrônicos e articulações de cotovelo de robôs, onde a rotação controlada é essencial. | Muitos braços robóticos industriais utilizam juntas universais em suas estruturas para movimentos controlados e, ao mesmo tempo, flexíveis. |
Componentes de uma junta robótica
Compreender a estrutura de uma articulação de robô é essencial para entender como os diferentes tipos de articulação funcionam. Cada articulação consiste em múltiplos componentes mecânicos e elétricos que trabalham juntos para permitir movimentos precisos e controlados.
Componentes mecânicos de uma junta robótica
Atuadores
Os atuadores são os principais responsáveis pelo movimento nas articulações robóticas, convertendo energia — normalmente elétrica, hidráulica ou pneumática — em movimento mecânico.
Motores Elétricos: Os servomotores são comumente usados em juntas robóticas, proporcionando controle preciso e alta exatidão.
Atuadores hidráulicos e pneumáticos: Estes geram alta força, tornando-os adequados para aplicações industriais pesadas.
Engrenagens e caixas de câmbio
As engrenagens controlam a velocidade e o torque do movimento de uma junta, transmitindo a potência do atuador para as partes móveis. Elas também ajustam a força aplicada para garantir que a junta opere na velocidade e com a força desejadas.
Os tipos de engrenagens mais comuns incluem:
Engrenagens cilíndricas de dentes retos: Simples e eficazes para transmissão básica de potência.
Harmonic Drives: Oferecem alta precisão e movimento suave, sem folga.
Caixas de Engrenagens Planetárias: Eficientes para aplicações de alta carga, frequentemente usadas em braços robóticos.
Rolamentos e Buchas
Os rolamentos reduzem o atrito e o desgaste em peças rotativas ou deslizantes, garantindo um movimento suave e eficiente, especialmente em condições de alta velocidade ou carga pesada.
Os tipos comuns incluem:
Rolamentos de esferas: Usados em juntas que requerem rotação.
Rolamentos Lineares: Usados em juntas prismáticas para movimento deslizante.
Rolamentos de rolos: Oferecem alta capacidade de carga e durabilidade para aplicações pesadas.
Componentes Estruturais
As peças estruturais incluem armações, ligações e alojamentos que proporcionam estabilidade e suporte à articulação. Esses componentes são normalmente feitos de materiais leves, porém resistentes, como alumínio, aço ou fibra de carbono, para equilibrar durabilidade e facilidade de movimento.
Molas e Amortecedores
Molas e amortecedores absorvem impactos e controlam o movimento, garantindo uma operação mais suave. São particularmente importantes em aplicações com movimentos repetitivos ou forças variáveis. As molas também podem ajudar a manter a tensão ou a restaurar a posição quando uma força é aplicada.
Como funciona uma junta robótica?
Em funcionamento, o sistema de controle envia sinais ao atuador com base na entrada do sensor ou em instruções pré-programadas.
O atuador então move a junta — rotacionalmente em uma junta de revolução ou linearmente em uma junta prismática — através do sistema de engrenagens, que ajusta a velocidade e o torque conforme necessário. Sensores fornecem feedback contínuo ao sistema de controle, permitindo ajustes em tempo real e garantindo um movimento preciso e suave.
Esse processo de circuito fechado de transmissão de sinal, movimento e feedback permite que as juntas robóticas executem ações precisas e repetíveis em uma variedade de aplicações.
Seja um braço robótico montando componentes em uma linha de produção industrial ou uma articulação animatrônica imitando movimentos realistas, cada componente dentro da articulação contribui para uma operação eficiente e precisa.
Qual a função das juntas robóticas?
As funções das juntas robóticas dependem do seu tipo e aplicação. As principais funções incluem:
Movimento de Precisão: As juntas robóticas permitem um posicionamento preciso, o que é fundamental em aplicações como montagem de eletrônicos e robótica médica.
Amplitude de movimento aumentada: As juntas permitem movimentos complexos e multidirecionais, possibilitando que os robôs operem com eficácia em espaços tridimensionais.
Execução eficiente de tarefas: A seleção da junta apropriada aumenta a eficiência de um robô, permitindo que as tarefas sejam executadas mais rapidamente e com maior precisão.
Suporte de Peso e Distribuição de Carga: Certas juntas, como as juntas prismáticas e cilíndricas, podem suportar cargas significativas, tornando-as adequadas para robôs industriais que manipulam objetos pesados.
