Este manipulador de estampagem foi projetado para:
1) Conexões de múltiplas prensas com capacidade de até 1600T
2) Uma única máquina para máquinas de estampagem com múltiplos moldes de até 1250T
- Configurações flexíveis de 3, 4 e 5 eixos
- Recomendado para produtos com dimensões de até 1500*1500mm
- Precisão de alimentação: ±0,1mm
- Máx. Alcance: 2900 mm
- Carga útil: 20 kg
Parâmetro
| Modelo nº. | QF-120300-S5-20 *Disponível em versões de 4 e 5 eixos | |
| Tensão da fonte de alimentação | CA 220V ±10% | |
| Frequência da fonte de alimentação | 50/60 Hz | |
| Potência da máquina | 5 kW | |
| Temperatura ambiente durante a operação | -20℃～45℃ | |
| Umidade ambiente durante a operação | 20% a 80% | |
| Movimento Axial | amplitude de movimento do braço | ±170° |
| Alcance vertical | 0～500 mm *O nível de captação mais baixo é de 1200 mm. | |
| Alcance horizontal | 1250～2900 mm | |
| Faixa de rotação | ±180° *somente para o modelo de 5 eixos. | |
| Faixa de rotação da ventosa | ±360° | |
| Eficiência de produção (dependendo do tamanho do produto) | 300 a 600 peças/hora *aproximadamente 8 vezes por minuto. | |
| Precisão na alimentação | ±0,1 mm | |
| Alcance máximo | 2900 mm | |
| Carga útil máxima | ≤20 kg | |
| Dimensões (C*L*A) | 1280*1280*2500 mm *A altura é variável | |
| Peso da máquina | ≈2200 kg | |

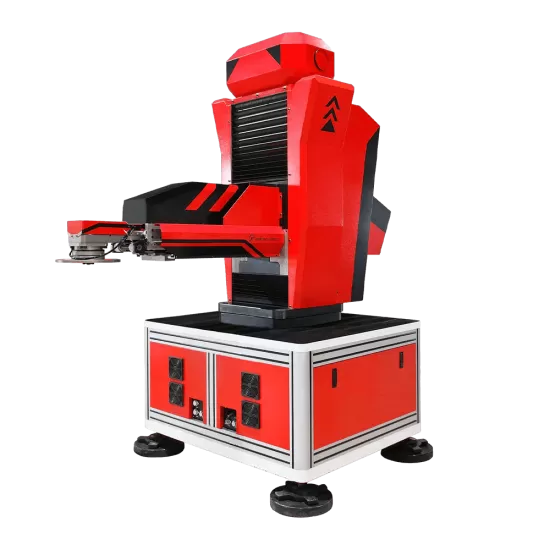

Características do manipulador de estampagem de 20 kg:
1. Desempenho de Precisão: Com uma precisão de alimentação de ±0,1 mm, garantindo manuseio meticuloso e qualidade consistente.
2. Alcance e capacidade aprimorados:Com um alcance de 2900 mm e capacidade de carga de 20 kg, ela manuseia uma ampla gama de produtos estampados com eficiência.
3. Aplicação versátil: Perfeito para pequenos componentes eletrônicos, eletrodomésticos e peças mecânicas, oferecendo adaptabilidade a diversos setores.
4. Fluxo de trabalho eficiente: Otimiza os processos de estampagem, reduz o tempo de inatividade e otimiza a produtividade, aumentando a eficiência geral.
5. Qualidade confiável:Construído de acordo com altos padrões, passa por testes rigorosos para confiabilidade e estabilidade de operação a longo prazo.
6. Tecnologia preparada para o futuro: Equipada com recursos avançados, integra-se perfeitamente aos sistemas de fabricação modernos para escalabilidade.
7. Fácil integração: Conveniência plug-and-play, configuração descomplicada e adaptável a linhas de produção autônomas ou automatizadas.
8. Suporte Abrangente: A equipe dedicada da FUXIN Robot garante uma instalação tranquila, manutenção contínua e assistência técnica para operações ininterruptas.
Aplicações do manipulador de estampagem de 20 kg:
O manipulador de estampagem de braço oscilante inteligente de 20 kg é versátil e adequado para diversas indústrias de estampagem, incluindo:
A. Eletrônica: Ideal para manusear pequenos componentes eletrônicos, placas de circuito impresso e peças de precisão usadas em dispositivos como smartphones, tablets e computadores.
B. Eletrodomésticos:Ideal para estampar peças usadas em eletrodomésticos como geladeiras, máquinas de lavar roupa, condicionadores de ar e fornos.
C. Automotivo: Capaz de lidar com componentes estampados usados na fabricação automotiva, incluindo painéis de carroceria, peças de chassi e componentes de motor.
D. Engenharia Mecânica: Adequado para estampagem de peças mecânicas utilizadas em máquinas, equipamentos e ferramentas em setores como manufatura, construção e aeroespacial.
E. Fabricação de Metais:Oferece manuseio preciso de peças metálicas estampadas utilizadas em diversos processos de fabricação, incluindo móveis, acessórios e conexões metálicas.
F. Bens de Consumo: Aplicável às indústrias de estampagem que produzem bens de consumo, como brinquedos, materiais de embalagem, utensílios de cozinha e itens decorativos.
G. Dispositivos Médicos: Pode ser utilizado para estampagem de componentes usados em dispositivos e equipamentos médicos, garantindo precisão e qualidade em aplicações críticas na área da saúde.
H. Telecomunicações: Adequado para estampagem de peças utilizadas em equipamentos de telecomunicações, incluindo antenas, conectores e invólucros eletrônicos.
Experimente hoje mesmo a automação de precisão para suas necessidades de estampagem!
