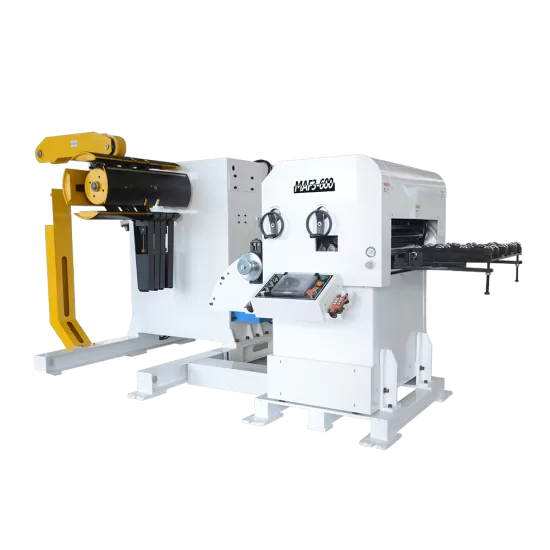

O alimentador 3 em 1 para materiais finos é uma solução de alimentação versátil e de alto desempenho, projetada para otimizar o processamento de bobinas de metal finas em diversas aplicações industriais.
Projetados com precisão e eficiência em mente, os alimentadores de bobina de aço integram as funcionalidades de desenrolamento, endireitamento e alimentação em uma única unidade compacta, oferecendo maior produtividade e conveniência operacional.
Parâmetro
1) Nivelamento de Precisão: O sistema de nivelamento avançado garante o alinhamento preciso de materiais finos, mantendo espessura e planicidade consistentes.
2) Ampla compatibilidade: Acomoda uma variedade de larguras e espessuras de bobina, variando de 100 mm a 1300 mm de largura e de 0,3 mm a 3,2 mm de espessura, oferecendo versatilidade para diferentes especificações de materiais.
3) Alta capacidade de carga: Capaz de suportar cargas de até 10.000 kg, oferecendo amplo suporte para materiais finos durante o processamento, sem comprometer a estabilidade ou o desempenho.
4) Alimentação eficiente: Equipado com tecnologia de servomotor e dois rolos de alimentação, o alimentador de estampagem de material fino proporciona uma alimentação de material suave e precisa a uma velocidade máxima de 16 metros por minuto, otimizando a eficiência da produção.
5) Expansão Hidráulica: Utiliza um sistema de expansão hidráulica para expansão e contração confiáveis da bobina, garantindo o manuseio seguro e preciso do material durante todo o processo de alimentação.
6) Segurança aprimorada: Apresenta opções de freio de eixo, incluindo freios eletromagnéticos e a disco, proporcionando desempenho de frenagem confiável para maior segurança durante a operação.
7) Construção robusta: Construído com componentes de alta qualidade e eixos reforçados, oferecendo durabilidade e estabilidade mesmo em condições de uso intenso, garantindo confiabilidade a longo prazo.
1. Opções de modelo: Disponível em várias variantes de modelo, incluindo MAF3-400, MAF3-600, MAF3-800, MAF3-1000 e MAF3-1300, para atender a diferentes requisitos de largura da bobina e capacidade de carga.
2. Largura da bobina: Varia de 100 mm a 1300 mm, permitindo o processamento de uma ampla gama de tamanhos de bobina.
3. Espessura da bobina: Suporta espessuras de material de 0,3 mm a 3,2 mm, atendendo a diversas necessidades de estampagem de materiais finos.
4. Capacidade de carga: Oferece capacidades de carga que variam de 3000 kg a 10000 kg, garantindo compatibilidade com diferentes tipos de materiais e volumes de produção.
5. Capacidade de nivelamento: Equipada com recursos de nivelamento adaptados a espessuras e larguras específicas de materiais, garantindo um nivelamento preciso e uniforme do material.
6. Velocidade máxima de alimentação:Capaz de atingir velocidades de alimentação de até 16 metros por minuto, facilitando a transferência e o processamento rápidos de materiais.
7. Diâmetro do rolo: Possui rolos niveladores com diâmetro de φ48mm, proporcionando um endireitamento estável e eficiente do material.
8. Tipo de expansão: Utiliza um sistema de expansão hidráulica para expansão e contração da bobina de forma confiável e consistente.
9. Tipo de freio do eixo: Equipado com opções de freio de eixo eletromagnético ou a disco, garantindo controle preciso e segurança durante a operação.
10. Potência do Servomotor: Utiliza servomotores com potências que variam de 2,9 kW a 7,5 kW, proporcionando desempenho eficiente e responsivo.
11. Fonte de alimentação: Opera com uma fonte de alimentação trifásica padrão de 380V 50/60Hz, adequada para ambientes industriais.
| Modelo nº. | MAF3-400 | MAF3-600 | MAF3-800 | MAF3-1000 | MAF3-1300 |
| Largura da bobina (mm) | 100~400 | 100~600 | 100~800 | 100~1000 | 100~1300 |
| Espessura da bobina (mm) | 0,3-3,2 | 0,3-3,2 | 0,3-3,2 | 0,3-3,2 | 0,3-2,0 |
| Capacidade de carga (kg) | 3000 | 5000 | 5000 | 7000 | 10000 |
| Capacidade de nivelamento (mm) | Espessura: 1,6 m Largura: 400 m | Espessura: 1,6 m Largura: 600 m | Espessura: 1,6 m Largura: 800 m | Espessura: 1,6 m Largura: 1000 m | Espessura: 1,6 m Largura: 1300 m |
| Espessura: 2,0 mm Largura: 180 mm | Espessura: 2,0 mm Largura: 350 mm | Espessura: 2,0 mm Largura: 360 mm | Espessura: 2,0 mm Largura: 380 mm | Espessura: 2,0 mm Largura: 380 mm | |
| Espessura: 3,2 mm Largura: 70 mm | Espessura: 3,2 mm Largura: 80 mm | Espessura: 3,2 mm Largura: 80 mm | Espessura: 3,2 mm Largura: 80 mm | Espessura: 3,2 mm Largura: 80 mm | |
| Diâmetro interno da bobina (mm) | 460-530 | ||||
| Diâmetro externo da bobina (mm) | 1600 | ||||
| Velocidade máxima de alimentação (m/min) | 16 | ||||
| Diâmetro do rolo nivelador (mm) | φ48 | ||||
| Quantidade de roletes niveladores (unidades) | 10 (5 para cima / 5 para baixo) | ||||
| Rolos de alimentação (unidades) | 2 | ||||
| Tipo de expansão | Hidráulico | ||||
| Tipo de freio de eixo | Freio eletromagnético | Freio a disco | Freio a disco | Freio a disco | Freio a disco |
| Potência do servomotor (kW) | 2.9 | 4.4 | 4.4 | 5,5 | 7,5 |
| Potência do motor do desenrolador (kW) | 1,5 | 2.2 | 2.2 | 3.7 | 5,5 |
| Reforço do fuso | Nenhum | 1-Grupo | 1-Grupo | 2-Grupos | Grupo de 3 |
| Fonte de energia | 380V 50/60Hz trifásico | ||||
| Pressão de fornecimento de ar (MPa) | 0,5 | ||||
| Dimensões (C*L*A) | 4900*3000*2700 mm | 4300*3200*2700 mm | 4300*3400*2700 mm | 4300*3600*2700 mm | 5400*5600*2800 mm |
A. Indústria Automotiva: Ideal para estampar componentes automotivos, como painéis de carroceria, peças de chassi e elementos estruturais.
B.Fabricação de Eletrodomésticos: Adequado para a produção de peças metálicas finas utilizadas em eletrodomésticos como geladeiras, máquinas de lavar roupa, panelas e fornos.
C. Produção Eletrônica: Utilizado na fabricação de gabinetes, suportes e conectores eletrônicos na indústria eletrônica.
D. Setor Metalúrgico:Amplamente aplicável em vários processos de estampagem e fabricação de metais, incluindo fabricação de móveis, produção de sinalização e muito mais.
Como fornecedor profissional de máquinas alimentadoras de bobinas finas, a FUXIN Robot pode fabricar alimentadores de bobinas de chapa metálica personalizados de acordo com os requisitos específicos do cliente para diferentes setores e processos de fabricação.
